Jak zbudować komputer krok po kroku – od doboru części po pierwsze uruchomienie

Jak zbudować komputer

Czy naprawdę możesz złożyć własny sprzęt w godzinę i uniknąć najczęstszych błędów?

Ten poradnik prowadzi przez cały proces składania jednostki centralnej — od wyboru komponentów i narzędzi, przez montaż płyty głównej, CPU, RAM, GPU i dysków, aż po pierwszy start w BIOS/UEFI i instalację systemu.

Wyjaśnimy, co w praktyce oznacza fraza: od decyzji zakupowych po test startowy. Omówimy też typowe pułapki, takie jak złe złącza, brak EPS do CPU, nieprawidłowe osadzenie pamięci czy zagrożenie ESD.

Poradnik skupia się na jednostce centralnej — peryferia zostaną omówione dopiero po montażu. Przedstawimy logikę działań: plan → kompatybilność → zasilanie i chłodzenie → montaż → pierwszy start i konfiguracja.

Nie potrzeba zaawansowanej wiedzy, ale ważne jest działanie spokojne i zgodne z instrukcjami producentów. W tekście znajdziesz praktyczne checklisty i kolejność montażu minimalizującą ryzyko „czarnego ekranu”.

Kluczowe wnioski

  • Poradnik obejmuje komplet kroków od wyboru części do pierwszego uruchomienia.
  • Skupiamy się na jednostce centralnej; peryferia to etap późniejszy.
  • Zwróć uwagę na kompatybilność i zasilanie przed montażem.
  • Najczęstsze błędy: złe złącza, brak EPS, nieprawidłowy RAM/GPU, ESD.
  • Checklisty i kolejność montażu pomogą uniknąć problemów z uruchomieniem.

Co będzie Ci potrzebne do złożenia komputera stacjonarnego

Przygotuj odpowiedni zestaw narzędzi i komponentów, zanim zaczniesz pracę.

Narzędzia i akcesoria: duży i mały śrubokręt krzyżowy, latarka (może być w smartfonie), mata antystatyczna ok. 40×40 cm, pasta termoprzewodząca. Mały śrubokręt i latarka realnie przyspieszają montażu i ograniczają ryzyko uszkodzeń.

Podstawowe części: procesor, płyta główna, RAM, dysk (HDD/SSD), zasilacz, obudowa, chłodzenie. Opcjonalnie: karta graficzna.

Warto mieć pod ręką miseczkę na śrubki, opaski zaciskowe i czystą ściereczkę do odtłuszczenia. Mata antystatyczna lub praca na pudełku płyty głównej zmniejszają ryzyko ESD i chronią sprzętu.

Komplet śrub i dystansów zwykle znajduje się w paczce z obudową — nie mieszaj ich z innymi śrubami. Dla początkujących realny czas samodzielnego montażu to około 1–2 godziny, a porządkowanie kabli zajmie dodatkowe kilkadziesiąt minut.

Określenie przeznaczenia komputera i budżetu przed zakupem podzespołów

Zanim kupisz części, ustal, do czego będzie służył komputera. Cel wpływa na wybór procesora, karty graficznej i pamięci ram.

Do pracy biurowej wystarczą układy z niższej półki (np. Intel Core i3 lub Ryzen 3) i 8–16 GB RAM.

Do gier sensowny jest procesor średniej klasy (Ryzen 5 / Intel Core i5) oraz karta z 4–8 GB VRAM. Przy renderingu lub wirtualizacji liczy się liczba rdzeni — wtedy warto celować w Core i7/i9 lub Ryzen 7.

Praktyczna zasada: minimalnie 16 GB RAM do komfortowego grania i pracy kreatywnej; 32 GB dla zaawansowanych projektów.

ZastosowanieProcesorRAMGPU (zalecane)
Biuro / naukaIntel Core i3 / Ryzen 38–16 GBZintegrowana lub budżetowa
Gry (Full HD)Ryzen 5 / Intel Core i516 GBRX 6600 / GTX 1660 SUPER (4–8 GB)
Praca kreatywna / renderRyzen 7 / Core i7-i932 GB+Wydajna karta z większym VRAM

Przykładowy zestaw ~4000 zł: Ryzen 5 5500, Gigabyte B450M DS3H, 16 GB DDR4-3600, SSD 1 TB, RX 6600, zasilacz 650 W, obudowa SPC Signum SG1 TG.

Kompatybilność podzespołów: jak uniknąć kosztownych pomyłek

Dokładne czytanie specyfikacji płyty głównej to najważniejszy krok przed zakupem reszty części.

Sprawdź standard płyty (ATX/mATX/ITX/eATX) i upewnij się, że pasuje do obudowy. Brak zgodności może oznaczać brak otworów montażowych lub problem z miejscem na chłodzenie.

Zweryfikuj socket CPU i listę wspieranych procesorów na stronie producenta. Wygląd i liczba pinów nie zawsze gwarantują działanie — starszy BIOS może wymagać aktualizacji.

Sprawdź obsługę pamięci: standard DDR (DDR4/DDR5) i maksymalne taktowania. Kupienie RAM o zbyt wysokim profilu lub częstotliwości może skończyć się brakiem kompatybilności.

„Pasuje wizualnie nie znaczy, że zadziała — sprawdź listę CPU i wersję BIOS.”

Przeanalizuj gniazda dysków: liczba slotów M.2 NVMe, portów SATA oraz dostępne pasma PCIe. To zapobiegnie sytuacji, gdy braknie złączy w przypadku rozbudowy.

ElementCo sprawdzićKonsekwencje błędu
Płyta (standard)ATX/mATX/ITX/rozmiarBrak montażu, kolizje z chłodzeniem
SocketAM4/AM5/LGA + lista CPUBrak obsługi procesora, wymagana aktualizacja BIOS
PamięćDDR4/DDR5, maks. taktowanie, liczba slotówNiższą wydajność lub niekompatybilność
Dyski i gniazdaM.2 NVMe, SATA, pasmo PCIeBrak miejsca na SSD/HDD, spadek wydajności

W przypadku używanych płyt sprawdź dokładny model i rewizję oraz dostępność aktualizacji BIOS. To często różni działające procesory od tych, które wymagają poprawki firmware.

Dobór mocy zasilacza i złącz pod konkretną konfigurację

Dobór odpowiedniej mocy i złączy zasilacza to podstawa stabilnego startu systemu.

Prosty sposób na wyliczenie minimalnej mocy: zsumuj pobór mocy wszystkich podzespołów (W) i dodaj 10–20% rezerwy. Rezerwa daje miejsce na krótkie skoki poboru i przyszłą rozbudowę.

Warto dopłacić do lepszego zasilacza, jeśli zależy Ci na stabilności, cichej pracy i zapasie na mocniejszą kartę graficzną. Modele z wyższej półki zwykle mają lepsze kondensatory i certyfikat sprawności.

  • Checklist złączy: 24-pin ATX do płyty, EPS 8-pin (czasem 2×8) do CPU, PCIe 6/8-pin do GPU, złącza SATA/Molex do dysków.
  • Upewnij się, że masz odpowiednią liczbę wtyczek PCIe dla karty graficznej — nie stosuj adapterów o wątpliwej jakości.
  • Rozróżnienie przewodów: EPS służy do zasilania procesora, PCIe do zasilania karty — nie zamieniaj wtyczek.
  • Modularny vs niemodularny: modularny ułatwia porządek kabli i poprawia przepływ powietrza w obudowie.

„Najczęstsza przyczyna braku startu: niepodłączone EPS 8-pin lub niewłaściwe wtyczki PCIe do GPU.”

Wybór obudowy i chłodzenia pod kątem temperatur, miejsca i rozbudowy

Obudowa oraz system chłodzenia to elementy, które definiują komfort montażu i stabilność termiczną.

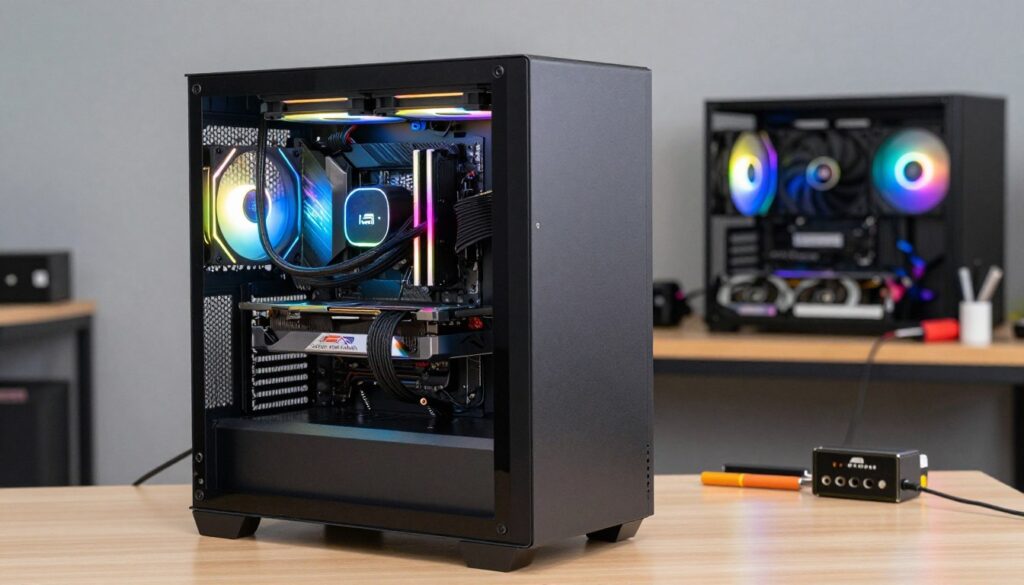

A modern computer case displayed prominently in the foreground, showcasing its sleek design and transparent side panels that reveal colorful RGB lighting within. The case houses a well-organized interior with visible components, including a CPU cooler, graphics card, and neatly arranged cables for effective airflow. In the middle ground, several cooling fans add to the dynamic look, emphasizing functionality for temperature management. The background features a workspace setup with tools and components scattered across a table, hinting at the assembly process. Soft, diffused lighting casts gentle shadows, creating a professional atmosphere. The image captures a tech-savvy vibe, inspiring readers to consider their choices in computer building, particularly in the context of case selection and cooling options.

Sprawdź zgodność standardu płyty (ATX/mATX/ITX) i zmierz długość GPU oraz wysokość wieżowego coolera przed zakupem. Upewnij się, że w obudowie jest miejsce na AiO lub duży cooler powietrzny.

Oceń przepływ powietrza: liczba miejsc na wentylatory i ich układ wpływają na temperatury i hałas. Front zasysa, top i tył wyrzucają powietrze — to prosta zasada montażu.

  • Zapasy na rozbudowę: dodatkowe miejsca na dyski, zatoki i przestrzeń na dłuższe karty.
  • Newralgiczne części obudowy: piwnica zasilacza, koszyki na dyski, przepusty na kable i montażowe dystanse.
  • PSU: zwykle montowany na dole; sprawdź długość kabla i miejsce na modularne okablowanie.

Boxowe chłodzenie wystarczy do lekkich zadań i niskich taktów. Do gier lub pracy pod obciążeniem lepiej od razu wybrać mocniejsze chłodzenie powietrzne lub AiO.

„Dobra obudowa ułatwia składanie — mniej walki z okablowaniem i lepszy dostęp do EPS.”

Przygotowanie stanowiska do montażu i zasady bezpieczeństwa ESD

Zadbaj o dobrze zorganizowane miejsce pracy, a montażu przebiegnie bez pośpiechu i błędów. Optymalne stanowisko to biurko około 120×50 cm.

Na jednej stronie kładź matę antystatyczną, a po drugiej umieść obudowę poziomo. Po rozpakowaniu komponenty zawsze odkładaj na matę lub na pudełko płyty głównej.

ESD to realne zagrożenie: niewielki ładunek elektrostatyczny może uszkodzić wrażliwe elementy sprzętu. Dotykając raz metalowego kaloryfera lub obudowy rozładujesz napięcie przed dotknięciem części.

  • Usuń dywan z otoczenia i miej czyste ręce.
  • Ustaw pojemnik na śrubki i rozłóż narzędzia blisko miejsca pracy.
  • Przed pierwszym wkrętem: rozładuj ładunek, dobre światło, brak napojów.

Przygotuj obudowę: zdejmij panele, sprawdź dystanse i dostęp do przepustów kablowych. Każdy krok wykonuj z instrukcją płyty głównej i coolera otwartą obok.

„Spokój i porządek przy stanowisku zmniejszają ryzyko błędu na każdym kroku montażu.”

Montaż płyty głównej w obudowie bez stresu

Montaż płyty wewnątrz obudowy to krok, który wymaga porządku i precyzji.

Przygotuj obudowę: zamontuj kołki dystansowe zgodnie z rozstawem płyty i sprawdź, czy standard płyty pasuje do otworów. Policzenie kołków zapobiegnie punktom styku z laminatem.

I/O shield montuj, jeśli nie jest zintegrowany — najpierw osadź go w wycięciu, a potem delikatnie dopasuj płytę. Przymierz płytę „na sucho”, aby upewnić się, że porty trafiają w otwory.

W niektórych obudowach warto wcześniej przewlec EPS do górnego przepustu. To ułatwia podłączenie zasilania CPU po przykręceniu płyty.

EtapCo robićUwaga
Kołki dystansoweUstawić zgodnie z otworami płytyBrak dystansów = zwarcie
I/O shieldWcisnąć przed montażem płytySprawdź poprawne ustawienie portów
PrzykręcanieRównomiernie, lekko dokręcać śrubkiNie dokręcaj na siłę

Po przykręceniu sprawdź, czy płyta nie dotyka obudowy poza dystansami i czy gniazda RAM oraz PCIe mają swobodny dostęp. To końcowy test przed kolejnym krokiem montażu.

Instalacja procesora na płycie głównej

Pierwszy kontakt procesora z płytą główną wymaga uwagi i precyzji.

Znajdź gniazdo CPU i unieś dźwignię mocującą. Rozpoznaj orientację procesora po małym trójkącie lub nacięciu na rogu.

Zero siły: jeśli element nie siada równo, nie dociskaj. Prawidłowo ustawiony procesor opiera się lekko i bez oporu.

Różnice: w AMD (AM4/AM5) piny są zwykle na procesorze. W Intelu (LGA) styki znajdują się w gnieździe. Przy LGA bądź ostrożny — piny w gnieździe są delikatne.

  • Sprawdź brak folii ochronnej na gnieździe i procesorze.
  • Usuń zabrudzenia i odciski palców.
  • Upewnij się, że procesor leży równo przed opuszczeniem dźwigni.

„Jeśli coś nie pasuje, sprawdź jeszcze raz orientację i model płyty.”

EtapCo sprawdzićDlaczego to ważne
UstawienieZnacznik / trójkątZapobiega odwrotnej orientacji
Siła montażuBrak naciskuChroni piny i styki
KompatybilnośćLista CPU / BIOSUnikniesz braku wsparcia po uruchomieniu

Ostateczny krok: zablokuj procesora dźwignią i przygotuj elementy chłodzenia do montażu. To kończy ten ważny krok montażu.

Chłodzenie procesora i pasta termoprzewodząca

Chłodzenie procesora to element, który decyduje o stabilności i trwałości całego zestawu.

Rola pasty termoprzewodzącej jest prosta: wypełnia mikroskopijne szczeliny między IHS a podstawą coolera, poprawiając transfer ciepła.

Jeśli cooler ma fabryczną pastę (np. Wraith), pomiń dodatkową warstwę. W przeciwnym przypadku zastosuj jedną z bezpiecznych metod: „ziarnko grochu”, „X” lub cienki pasek.

Unikaj nadmiaru pasty — krawędzie nie mogą być zalane. Przy montażu dokręcaj śruby stopniowo i po przekątnej, aby uzyskać równomierny docisk.

Wpięcie wentylatora do złącza CPU_FAN jest konieczne. Usuń folię ochronną z podstawy coolera przed dociskiem.

  • Powietrzne chłodzenie montuje się bezpośrednio na płycie.
  • W przypadku AiO często wygodniej przykręcić chłodnicę po zamontowaniu płyty w obudowie.

„Sprawdź, czy nic nie blokuje modułów RAM i czy cooler jest stabilny przed pierwszym uruchomieniem.”

Na koniec wykonaj kontrolę: stabilność mocowania, podłączony kabel wentylatora i brak kolizji z pamięcią.

Montaż pamięci RAM w slotach płyty głównej

Przed montażem sprawdź, które banki pamięci na płycie umożliwiają tryb dual channel.

Moduły pamięć ram instaluj w slotach tuż obok CPU. Najpierw odbezpiecz zatrzaski na końcach slotów.

Dopasuj wycięcie modułu do nacięcia w slocie i dociśnij równomiernie, aż usłyszysz wyraźne klik.

W układzie 4-slotowym dla dwóch modułów zwykle używa się A2 i B2 (drugi i czwarty od procesora). Zawsze potwierdź ten układ w instrukcji producenta płyty głównej.

Niektóre płyty mają zatrzask tylko z jednej strony — to normalne. Po montażu sprawdź poprawne osadzenie palcem i czy moduły są równo wpięte.

Jeśli system nie przejdzie POST, wyciągnij i włóż moduły ponownie — najczęściej problemem jest niedociśnięcie.

Ustawienia XMP/EXPO aktywuje się później w BIOS/UEFI, po pierwszym uruchomieniu i weryfikacji stabilności.

A detailed close-up view of a computer motherboard showcasing the installation of RAM modules in their slots. The foreground features two elegant, glossy RAM sticks, each with distinct heat spreaders, being pushed into the motherboard by well-manicured hands wearing professional business attire. In the middle ground, the motherboard is rich with intricate circuitry and other components, like the CPU and power connectors, reflecting a high-tech design. The background is softly blurred, hinting at a well-lit workbench environment with tools and components subtly illuminated. The lighting is bright yet soft, enhancing the colors of the RAM and motherboard without harsh shadows. The overall mood is professional and technical, conveying a sense of precision and focus.

KrokCo sprawdzićSkutek błędu
Wybór bankówInstrukcja płyty głównej: A2/B2 dla 2 modułówBrak dual channel, niższa wydajność
MontażWycięcie modułu, zatrzaski otwarte, równy dociskBrak POST lub losowe restarty
ZatrzaskiObie strony zablokowane lub tylko jedna (jeśli projekt płyty)Moduł może wysunąć się przy przenoszeniu
KonfiguracjaAktywacja XMP/EXPO w BIOS po starciePamięć pracuje na standardowych timingu/taktowaniu

„Dobre osadzenie RAM to jedna z najprostszych rzeczy, które zapobiegają problemom przy pierwszym uruchomieniu.”

Montaż karty graficznej w gnieździe PCI Express

Włożenie karty do slotu PCI Express to moment, w którym warto zachować ostrożność i precyzję.

Wybór gniazda: zwykle używa się górnego, pełnej długości gniazda PCIe x16. Przed montażem odkręć zaślepki śledzi w obudowie, by zrobić miejsce dla karty.

Instrukcja osadzenia: odbezpiecz zatrzask slotu, ustaw kartę równo nad gniazdem i wsuwaj prosto, aż usłyszysz klik. Po osadzeniu dociśnij i przykręć śrubę do śledzia, by ustabilizować kartę.

Sprawdź, czy karta nie opiera się o koszyk dysków ani przewody i czy ma miejsce na swobodny przepływ powietrza. Niektóre modele wymagają zasilania PCIe 6/8-pin — pamiętaj, aby podłączyć odpowiednie wtyczki przed uruchomieniem.

  • Wariant z iGPU: montaż karty może być pominięty, jeśli używasz zintegrowanej grafiki.
  • Typowy błąd: uruchamianie bez wpiętych wtyczek 6/8-pin — system nie wystartuje lub GPU nie działa prawidłowo.

„Upewnij się, że karta siedzi równo, zatrzask zamknięty, a kable nie napinają złącza.”

ElementCo sprawdzićKonsekwencja błędu
Gniazdo PCIeGórne x16, pełna długośćBrak pełnej przepustowości
Montaż fizycznyZatrzask klik, śruba w śledziuLuźna karta, przerywanie sygnału
ZasilanieWtyczki PCIe 6/8-pin podłączoneBrak obrazu, brak stabilności

Checklista końcowa: karta siedzi prosto, zatrzask zamknięty, kable nie napinają złącza, monitor podłączony do wyjścia na karcie.

Montaż dysku: SSD M.2 NVMe, SSD SATA i HDD

Zrozumienie różnic montażowych między typami nośników ułatwi finalizację zestawu.

M.2 NVMe zwykle znajduje się na płycie głównej, czasem pod radiatorem. Odkręć śrubkę dystansową, wsunąć moduł pod kątem ~30° i dociśnij, a następnie przykręć.

Po montażu M.2 usuń ewentualną folię termiczną z radiatora i zamontuj radiator, jeśli płyta ma taką opcję. Sprawdź, czy moduł jest stabilnie przykręcony.

SSD SATA i HDD montuje się w kieszeniach obudowy — przykręć nośnik w koszyku, podłącz kabel SATA data do płyty oraz SATA power z zasilacza. Prowadź przewody tak, by nie blokowały przepływu powietrza.

Zwróć uwagę: niektóre porty SATA na płycie są dezaktywowane po użyciu konkretnego slotu M.2 — przeczytaj dokumentację płyty przed podłączeniem.

  • HDD mocuj solidnie, użyj podkładek lub gumowych wkrętów, by zredukować wibracje.
  • Utrzymuj porządek kabli dla lepszego chłodzenia i łatwiejszej rozbudowy komputera.

Kontrola końcowa: każdy dysk ma przewód danych i zasilania (SATA), a M.2 jest pewnie przykręcony przed pierwszym uruchomieniem komputera.

Podłączenie zasilacza i okablowania w obudowie

Montaż zasilacza to moment, gdy warto zatrzymać się i zaplanować przebieg kabli w obudowie. Zwykle PSU montuje się z tyłu, najczęściej na dole, z wentylatorem skierowanym w stronę filtra powietrza.

Przykręć zasilacz czterema śrubami i zaplanuj trasę wiązek przed podłączeniem części. To ułatwia dopięcie 24-pin ATX do płyty i późniejsze doprowadzenie EPS 4/8-pin do CPU.

Podstawowe przewody zasilania to:

  • 24-pin ATX — główne zasilanie płyty;
  • EPS 4/8-pin — zasilanie CPU (nie mylić z PCIe);
  • PCIe 6/8-pin — do karty graficznej;
  • SATA power — do dysków i napędów;
  • przewody front panel: POWER/RESET/LED, USB i audio.

Układ kabli: prowadź wiązki wzdłuż przepustów, spinaj opaskami i zostaw luz przy złączach. To poprawi przepływ powietrza i ułatwi serwisowanie.

W praktyce czasem warto zamontować zasilacz przed płytą, jeśli dostęp do przepustów jest ograniczony. Na koniec wykonaj kontrolę: wszystkie wtyczki siedzą do końca, zatrzaski są zapięte i żaden przewód nie wchodzi w łopatki wentylatorów — to ostatni krok przed zamknięciem paneli.

„Sprawdź połączenia jeszcze raz — prawidłowe okablowanie zmniejsza ryzyko problemów z zasilaniem.”

Jak zbudować komputer i uruchomić go po raz pierwszy bez niespodzianek

Checklist przed pierwszym startem:

  • monitor podłączony do właściwego wyjścia (GPU lub płyta),
  • klawiatura i mysz,
  • kabel zasilający, przełącznik zasilacza w pozycji ON,
  • panel boczny zdjęty — łatwy dostęp do poprawek.

Naciśnięcie POWER powinno uruchomić wentylatory, wywołać POST i wyświetlić ekran BIOS/UEFI.

Jeśli nic się nie dzieje — natychmiast sprawdź: 24-pin ATX, EPS 8-pin, osadzenie RAM oraz zasilanie GPU.

Szybka diagnostyka: wyjmij i włóż ponownie moduły RAM, sprawdź front panel (przyciski), podłącz monitor do innego wyjścia. Testuj bez zamkniętych paneli, aby łatwo poprawić błędy.

W BIOS/UEFI ustaw kolejność bootowania na pendrive, zweryfikuj wykrycie dysków i temperatury CPU.

Po instalacji systemu z pendrive’a zainstaluj sterowniki chipsetu i GPU jako priorytet.

KrokCo sprawdzićEfekt
POSTWentylatory, sygnały dźwiękowe, obrazPotwierdzenie podstawowej pracy sprzętu
Brak startu24-pin, EPS, RAM, PCIeŁatwe zlokalizowanie i naprawa błędu
BIOSBoot order, wykryte nośniki, tempsGotowość do instalacji systemu

Gotowy komputer, gotowy na dalszą rozbudowę i lata użytkowania

Gotowy zestaw to nie tylko działający sprzęt — to uporządkowane kable, zamknięta obudowa i komplet sterowników. strong.

Po montażu wykonaj proste testy: monitoruj temperatury procesora i karty, sprawdź stan dysków i uruchom krótki test obciążeniowy. To szybko pokaże, czy wszystko działa stabilnie.

Planując rozbudowę, zwróć uwagę na ograniczenia płyty głównej (sloty, M.2, VRM), zapas mocy zasilacza i miejsce w obudowie. Dzięki temu dołożysz RAM, kolejny SSD lub mocniejszą kartę bez wymiany platformy.

Regularne serwisowanie przedłuża żywotność: czyszczenie kurzu, kontrola filtrów i okresowa wymiana pasty termicznej. Samodzielny montaż ułatwia późniejsze modernizacje i obniża koszty eksploatacji.
